ブックレイアウト

カバンに入って、さっと開いて運転でき、さっとしまえる…そんなレイアウトが欲しくて作りました。

IMG_2238.JPG.s.jpg IMG_2235.JPG.s.jpg IMG_2232.JPG.s.jpg

たたむとA4サイズで44mmの厚さ。開くとA3サイズで、電池、コントローラー、車両を収納する部分も内蔵していますので、これ一つカバンに入れて持って行けばどこでも運転できます。

走行の様子


bookrun.wmv(318)

今まで緑の風景ばかりだったので、今回はホワイトクリスマスというイメージにしてみました。
レールはフレキシブルレールを曲げて、108mmと116mmの半径にしています。かなり小半径(メルクリンの最小は145mm)ですので、走らせられない車両もあります。小さなレイアウトに似合うBR89やレールバスはOKなので良しとしましょう。


真横から見るとこんな感じです。高い建物や樹木があるのでこのままではたためません。その秘密は…次の動画をご覧ください。

折りたたみの様子 → bookopen.wmv(368) bookclose.wmv(354)

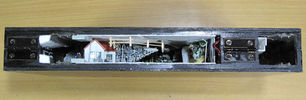

たたんだ状態を蝶番の側から見るとこのようになります。このように開口部があるので、そのうち保護用のカバーを作ろうと思っています。

あちこちの情景をご覧ください。

IMG_2224.JPG.s.jpg IMG_2225.JPG.s.jpg IMG_2226.JPG.s.jpg
IMG_2229.JPG.s.jpg IMG_2230.JPG.s.jpg IMG_2231.JPG.s.jpg

真ん中の教会前の広場には噴水を置こうとか、その横の空き地ではクリスマスマーケットの屋台が出ているとか、雪だるまやサンタクロースなど、まだ構想だけで未完の部分もあります。

電源は9V電池で、コントローラーはSnail Speed Controllerを分解して納めてあります。照明は街灯三つだけにして、家屋には仕込みませんでした。

IMG_2184.JPG.s.jpg IMG_2185.JPG.s.jpg IMG_2186.JPG.s.jpg

制作途中の様子です。
黒い箱は、ホームセンターで買ってきた板を切って組み合わせ、黒いスプレー塗料で塗装して作りました。2箇所の蝶番の位置がずれると開いたときにきちんとつながらないので、取り付けには気を使いました。
駅舎、教会、二軒の家は、全て自家製です。出来合いのもので適当なモノがあればと思ったのですが、寸法の合うものがありませんでした。上の左の写真は、紙貼りのスチレンボードで作った各建物のプロトタイプを置いて、ちゃんと畳めるかのテストをしている段階です。右の二枚の写真は、実際の建物の作成途中です。スチール棚レイアウトのロープウェイ駅舎でも使った方法ですが、0.3mm程度の厚紙をCraftRoboというカッティングマシンで切り出し、3枚貼り合わせで壁を作っています。屋根はKibriの屋根用プラシート(6920と6921)を使いました。

レールの道床は5mm厚のバルサ材です。この厚みで、池の部分を一段低くするとともに、地面の下に配線を仕込めるようにしています。

今のところバラストは撒いてません。さび色を塗っただけです。これでもそう不自然ではありませんが、どうしようか考え中です。


雪はMorinのスノーパウダー(514)を使い、同量程度のマットメディウムと混ぜてペタペタと筆で塗りました。ざらっとした質感を保ちながら、しっかりと固着します。
地面の大半を雪で覆ってしまえばいいので、ラクチンでした。
樹木は、雪の付いた状態で売られているものも数本使いましたが、あとはスノーパウダーを適当に塗っています。


とりあえず仮の保護カバーを作りました。本の外箱のように本体を挿入します。
ボール紙で作り、黒いビニールの粘着シートをかぶせました。開口部が来る箱の背の部分にはベニヤ板を入れて補強してあります。
そのうち、革のカバーを作ろうかと思っています。

IMG_2251.JPG.s.jpg IMG_2252.JPG.s.jpg IMG_2253.JPG.s.jpg

若干小物を追加しました。そり遊び、雪だるま、ボートです。いずれもTrafofuchsで入手しました。

IMG_3680.JPG.s.jpg IMG_3681.JPG.s.jpg IMG_3682.JPG.s.jpg IMG_3683.JPG.s.jpg

さらに小物を追加しました。馬を一頭とそれと何か話している犬。その向こうに干し草とミルクタンク車。駅舎の隅には青いゴミ箱と、通りかかって座っている人と話すご婦人。そして駅から教会へ急ぐ神父さん。
犬小屋と犬。故障したクルマとその持ち主と修理業者。小さな桟橋とカヌーと釣りをする人。

※船内や機内で


にっぽん丸という客船の船内で遊びました。窓の向こうに見えているのは礼文島です。


こちらはJALの737-800機内で運転したときの様子。座席ごとの読書灯が暖かい色調なので雰囲気が出ました。

※BR89の前照灯と、貨車の尾灯を付けました。さらに色変わりLEDを組み込んだ透明貨車も連結して、夜景運転してみました。
